Jak projektować multimedialną scenografię z transparentnych kurtyn Infiled HOLO ?
Praktyczny przewodnik dla projektantów stoisk, scenografów, agencji kreatywnych i firm technicznych
Transparentne kurtyny LED bardzo często opisuje się przez parametry.
Pixel pitch.
Jasność.
Transparentność.
Waga.
Odświeżanie.
Klasa IP.
To wszystko jest ważne.
Ale jeśli projektujesz stoisko targowe, scenografię, przestrzeń brand experience albo odpowiadasz za techniczną produkcję wydarzenia, najważniejsze pytanie brzmi inaczej:
Podstawowy moduł: 1000 × 500 mm
Bazowym elementem systemu jest:
Moduł 1000 × 500 mm
To podstawowy moduł, z którego powinno się projektować większość konstrukcji.
Sprawdza się jako baza dla:
dużych transparentnych ścian LED,
fasad stoisk targowych,
warstw scenograficznych na koncertach,
konstrukcji prostokątnych,
pop-upów brandowych,
backdropów scenicznych,
obudów stoisk,
większych powierzchni multimedialnych.
Większość koncepcji warto zaczynać właśnie od tego modułu.
Dzięki temu projekt pozostaje czytelny, skalowalny i praktyczny w zastosowaniu rentalowym.

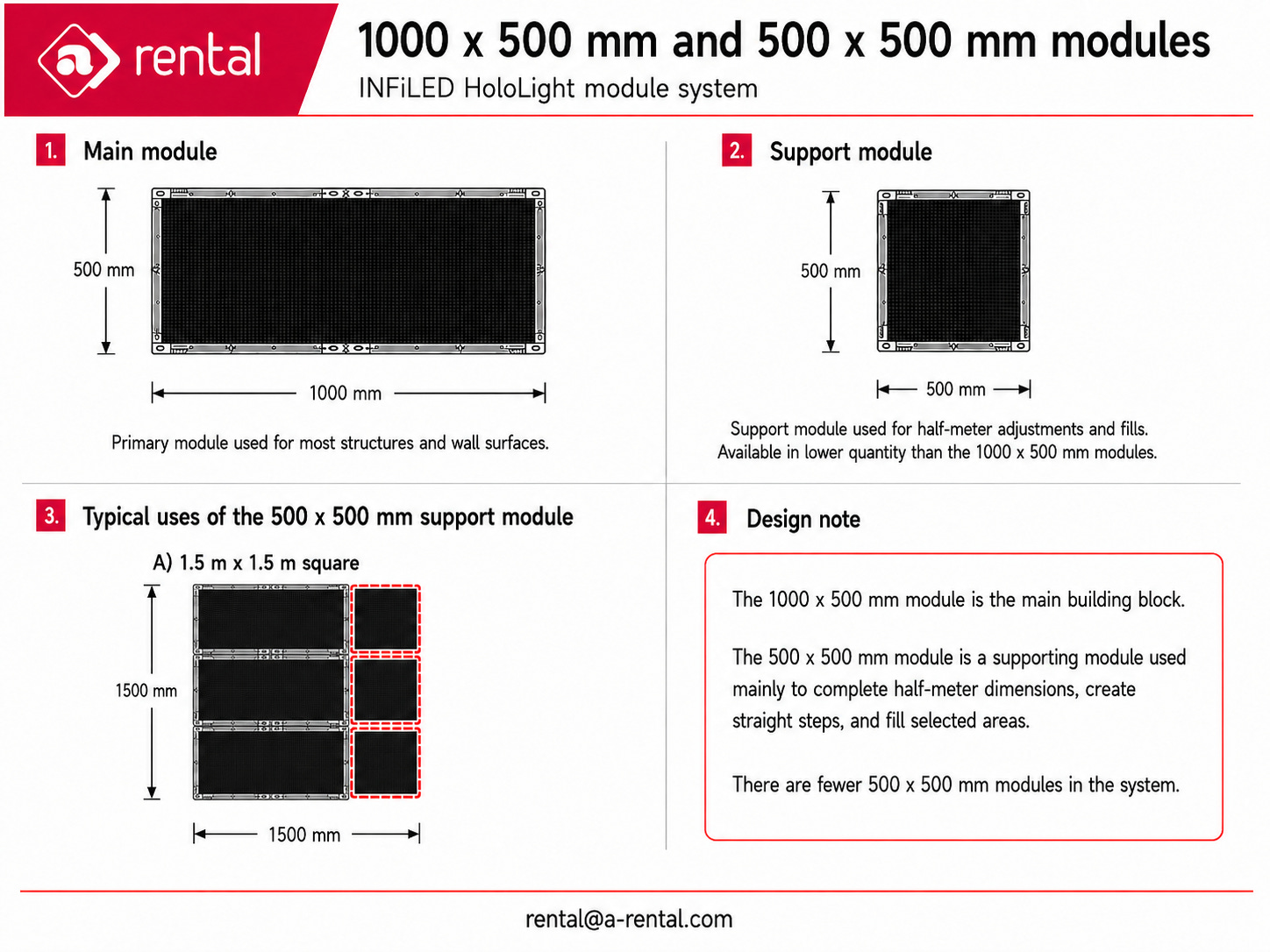

Moduł pomocniczy: 500 × 500 mm
W systemie występuje też mniejszy moduł:
Moduł 500 × 500 mm
Jest bardzo przydatny, ale powinien być traktowany jako moduł pomocniczy, a nie podstawowa jednostka konstrukcyjna.
Używa się go w mniejszych ilościach, głównie do:
korekt co pół metra,
uzyskiwania wymiarów 1,5 m,
domykania krawędzi,
wybranych detali projektowych,
uzupełniania niestandardowych układów,
zwiększania elastyczności końcowej geometrii.
Najprostszy sposób myślenia jest taki:
1000 × 500 mm = moduł główny
500 × 500 mm = moduł pomocniczy i uzupełniający
To ważne dla projektantów. Mniejszy moduł daje większą swobodę, ale logika całej konstrukcji powinna nadal opierać się głównie na większym module 1000 × 500 mm.
Dla osób, które projektują stoiska, eventy i instalacje brand experience, podobne podejście do łączenia technologii z architekturą często pojawia się też w tekstach o praktycznym projektowaniu stoisk targowych, multimediów i produkcji wydarzeń od strony zaplecza technicznego.
Proste ściany i multimedialne fasady
Najprostszym zastosowaniem jest prosta transparentna ściana LED.
Moduły łączymy obok siebie w jednej płaszczyźnie.
W ten sposób można stworzyć:
ściany stoisk targowych,
multimedialne tła,
fasady brandowe,
ściany do prezentacji produktów,
tymczasowe przegrody wizualne,
boczne warstwy sceniczne,
transparentne elementy scenografii.
Ponieważ system ma około 50% transparentności, taka ściana nie zamyka całkowicie przestrzeni.
Widać ludzi.
Widać produkty.
Widać światło.
Widać ruch.
To bardzo duża zaleta w przestrzeniach targowych i eventowych. Konstrukcja przyciąga uwagę z daleka, ale nadal pozostaje otwarta i zapraszająca.
Właśnie dlatego transparentne LED-y są coraz ciekawszym rozwiązaniem dla firm, które szukają kreatywnych ekranów LED i niestandardowych rozwiązań multimedialnych dla eventów, stoisk i ekspozycji.
Transparentność: dlaczego 50% ma znaczenie
Jedną z największych zalet transparentnych kurtyn LED jest nie tylko to, co wyświetlają.
Równie ważne jest to, co pozwalają zobaczyć za sobą.
Przy około 50% transparentności ekran może działać jak duża powierzchnia multimedialna, ale nie zachowuje się jak pełna, zamknięta ściana. Content jest widoczny, ale przestrzeń za ekranem nadal istnieje wizualnie.
Dla scenografii i projektowania stoisk daje to kilka bardzo konkretnych korzyści.
Można pokazać produkt za ekranem.
Można zostawić widocznych ludzi wewnątrz stoiska.
Można połączyć content LED ze światłem.
Można zbudować głębię, zamiast płaskiego tła.
Można stworzyć fasadę, która wygląda lekko, a nie ciężko.
Transparentność ma też znaczenie na zewnątrz.
Ponieważ powietrze przechodzi przez powierzchnię, wpływ wiatru może być mniejszy niż przy pełnej ścianie LED. To oczywiście nie zastępuje odpowiedniego projektu konstrukcyjnego, balastu, riggingu ani obliczeń wiatrowych, ale daje projektantom i ekipom technicznym lepszy punkt wyjścia przy dużych tymczasowych konstrukcjach.
W praktyce transparentna kurtyna LED dobrze działa jako:
warstwa wizualna
multimedialna fasada
scenograficzna skóra
brand envelope
architektoniczny ekran

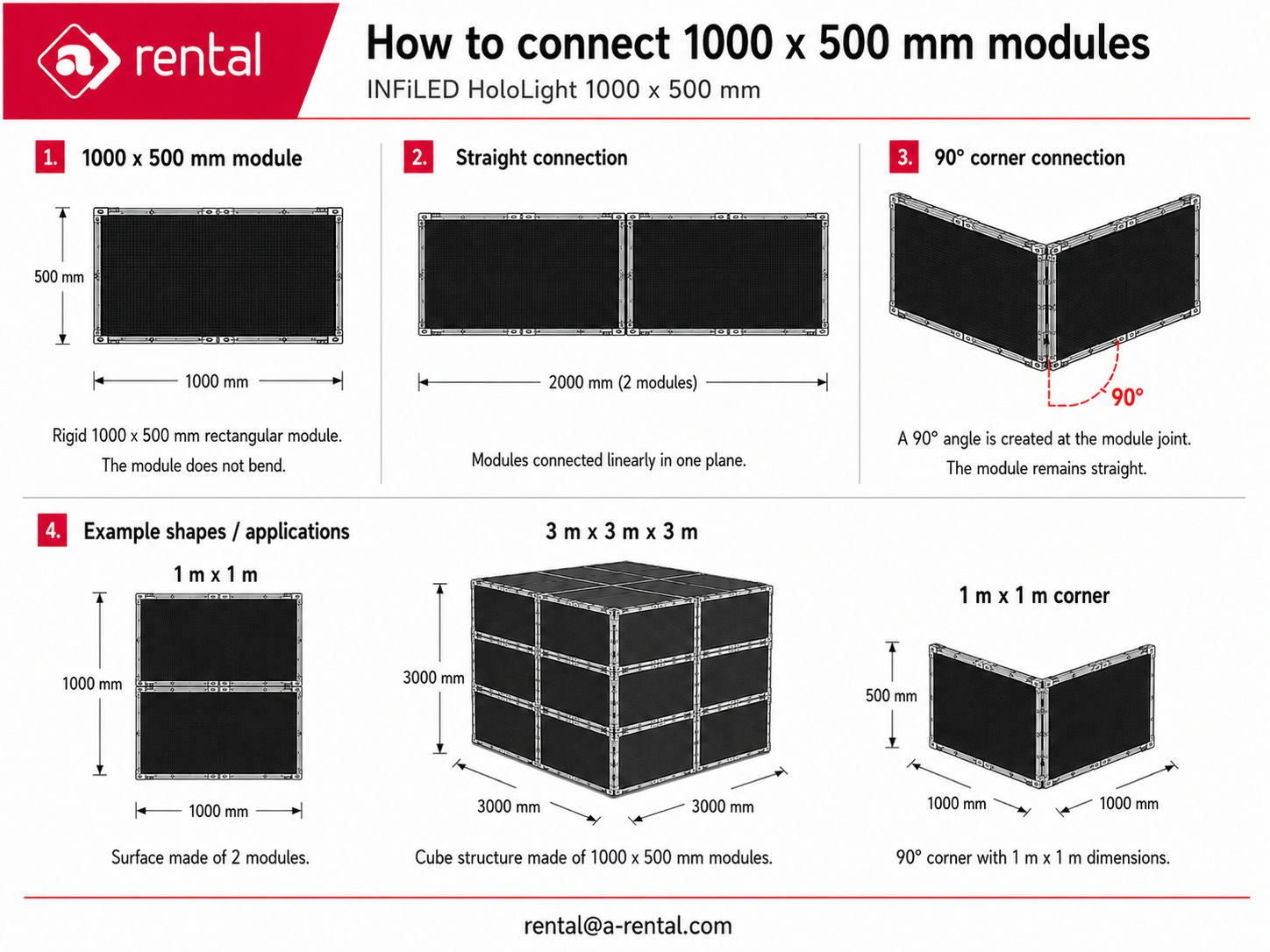

Narożniki 90°: kiedy ekran staje się architekturą
Płaska ściana LED jest użyteczna.
Ale dopiero narożniki 90° sprawiają, że system zaczyna działać architektonicznie.
Dzięki połączeniom 90° transparentne LED-y można wykorzystać do budowy:
ścian w kształcie litery L,
konstrukcji U,
narożników,
prostokątnych obudów stoisk,
cube’ów,
pop-up roomów,
pawilonów brandowych,
obwodowych ścian wokół stoiska.
Już prosty narożnik zmienia sposób myślenia o LED.
To nie jest już tylko ekran. To staje się element przestrzeni.

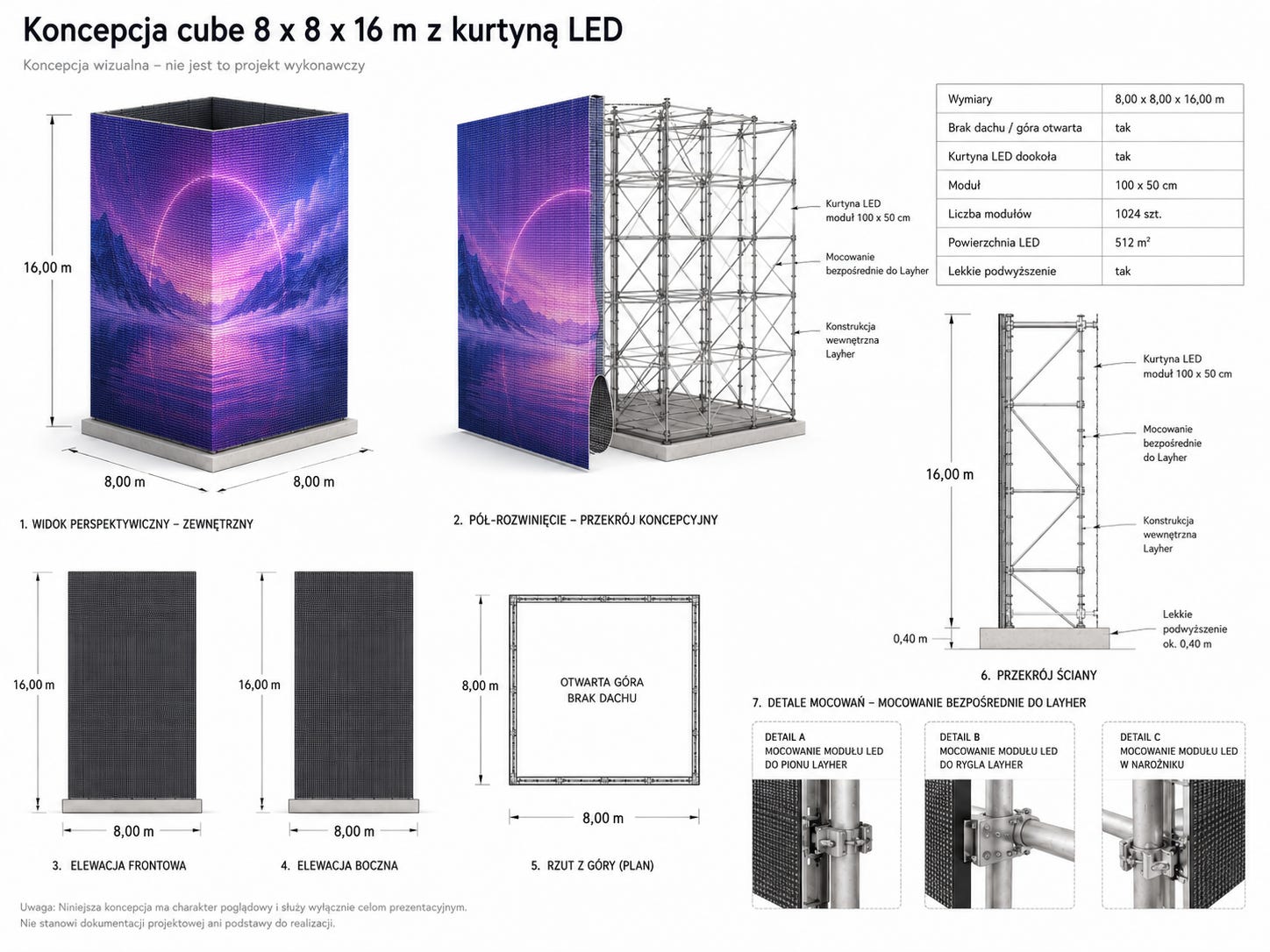

Jeżeli przeskalujemy tę samą logikę, możemy przejść od małego narożnika 1 × 1 m do cube’a 3 × 3 × 3 m, dużej fasady stoiska targowego albo kompletnej konstrukcji multimedialnej wokół przestrzeni marki.
Właśnie tu ta technologia staje się szczególnie użyteczna dla firm budujących stoiska i projektantów scenografii. Dobrze łączy się z podejściem, które ARAM opisuje przy kreatywnych projektach i realizacji nowoczesnych stoisk targowych z multimediami.

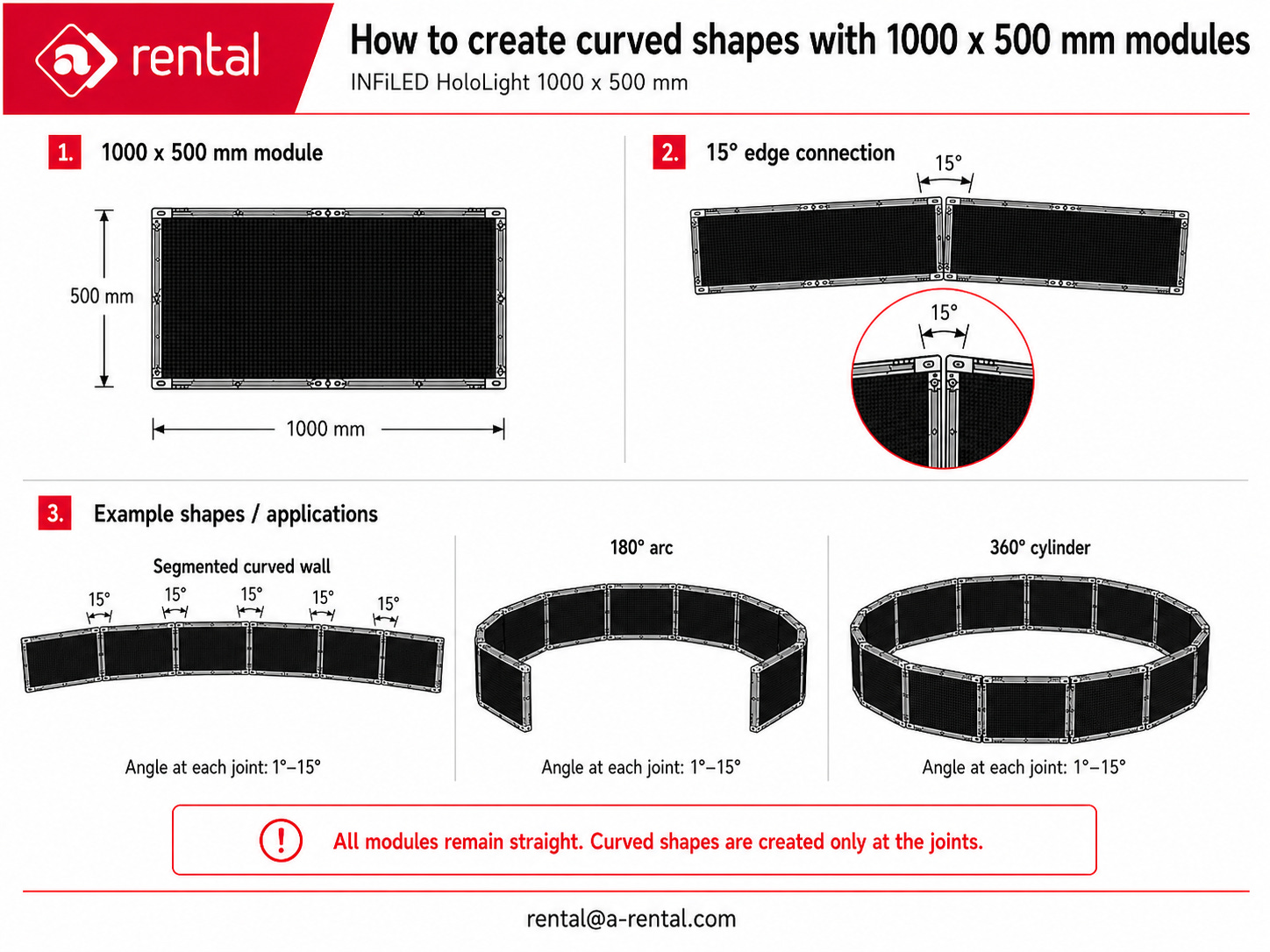

Łuki i cylindry
Konstrukcje zakrzywione również są możliwe, ale trzeba je dobrze zaplanować.
Sam moduł pozostaje prosty. Łuk powstaje na połączeniu pomiędzy modułami.
System HoloLight pozwala na połączenia kątowe od -15° do +15°, regulowane co 2,5°, zgodnie z materiałami systemu.
Dzięki temu można budować:
segmentowe ściany łukowe,
miękkie łuki,
konstrukcje cylindryczne,
okrągłe strefy brandowe,
półokrągłe fasady,
zaokrąglone obiekty scenograficzne,
transparentne formy 360°.
Im mniejszy kąt między modułami, tym szerszy i łagodniejszy łuk.
Im większy kąt, tym ciaśniejsza forma.
Najważniejsze dla projektantów jest proste założenie:
Łuki należy projektować jako formy segmentowe, a nie jako elastycznie wyginającą się powierzchnię.
Podwieszanie, stackowanie i konstrukcja
Transparentne kurtyny LED można wykorzystywać w wielu scenariuszach montażowych.

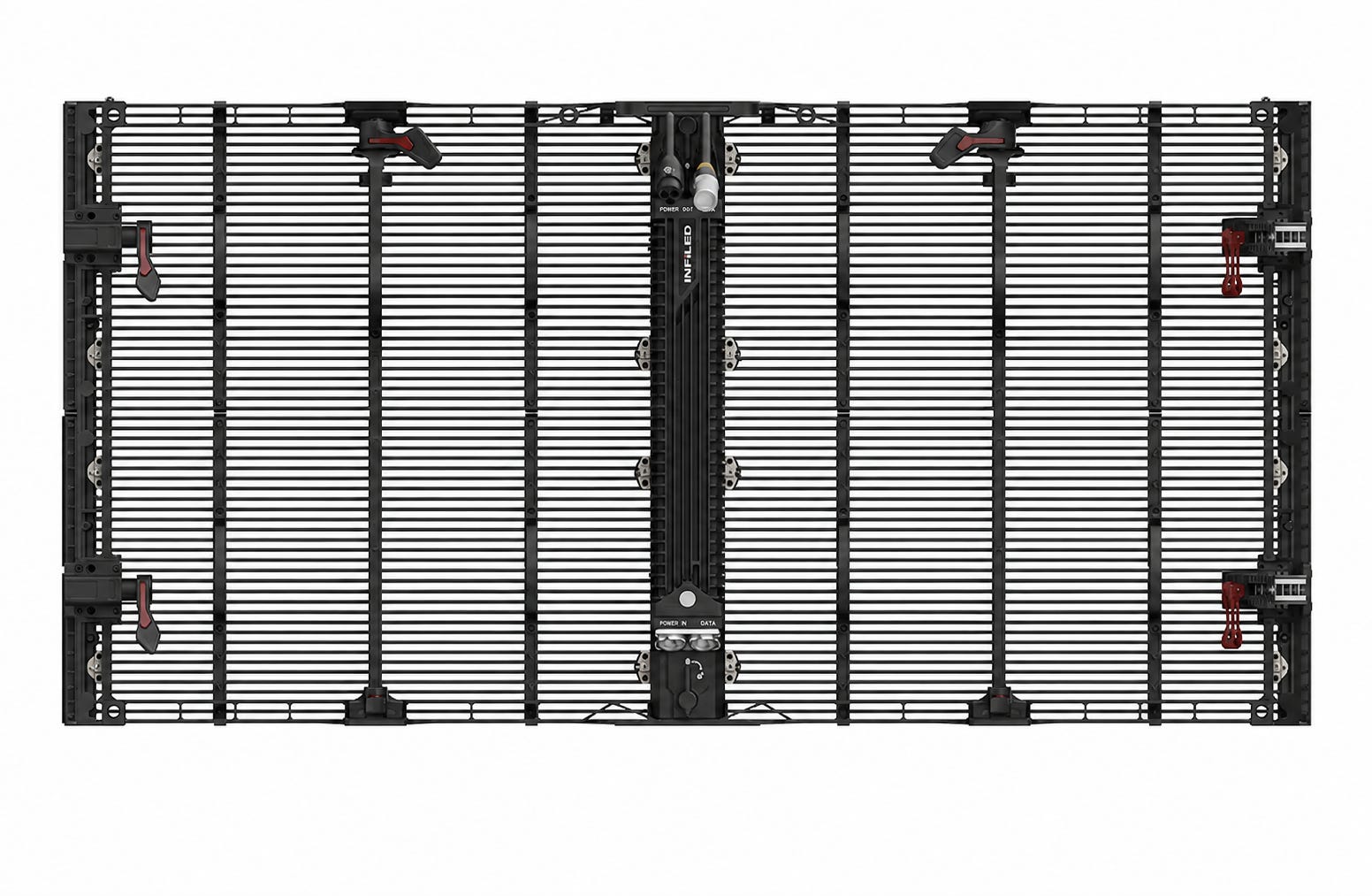

Moduł HoloLight 1000 × 500 mm waży około 7,5 kg, a system jest zaprojektowany do zastosowań podwieszanych i stackowanych, zależnie od projektu oraz obliczeń konstrukcyjnych.
W realnych projektach system może być:
podwieszany do kratownicy,
stawiany od podłoża,
integrowany z ramami scenograficznymi,
używany jako fasada stoiska,
wbudowywany w pop-up structures,
łączony ze światłem, audio i innymi systemami displayowymi.
Sposób montażu zależy od projektu.
Czy konstrukcja jest wewnątrz czy na zewnątrz?
Jak jest wysoka?
Czy będzie narażona na wiatr?
Gdzie przenoszone są obciążenia?
Jak ekipa będzie miała dostęp do systemu?
Jak szybko trzeba to zamontować?
Te pytania powinny pojawić się już na etapie koncepcji.
Nie jako ostatnia korekta techniczna.
Jeżeli szukasz także szerszego zaplecza sprzętowego do takich realizacji, dobrym punktem odniesienia jest rental ekranów LED, konstrukcji scenicznych, zasilania, riggingu i okablowania dla dużych produkcji.
Zamki, pozycjonowanie i szybki montaż
W zastosowaniach rentalowych jakość połączeń jest krytyczna.
System musi być szybki w montażu, ale jednocześnie stabilny, powtarzalny i precyzyjny.

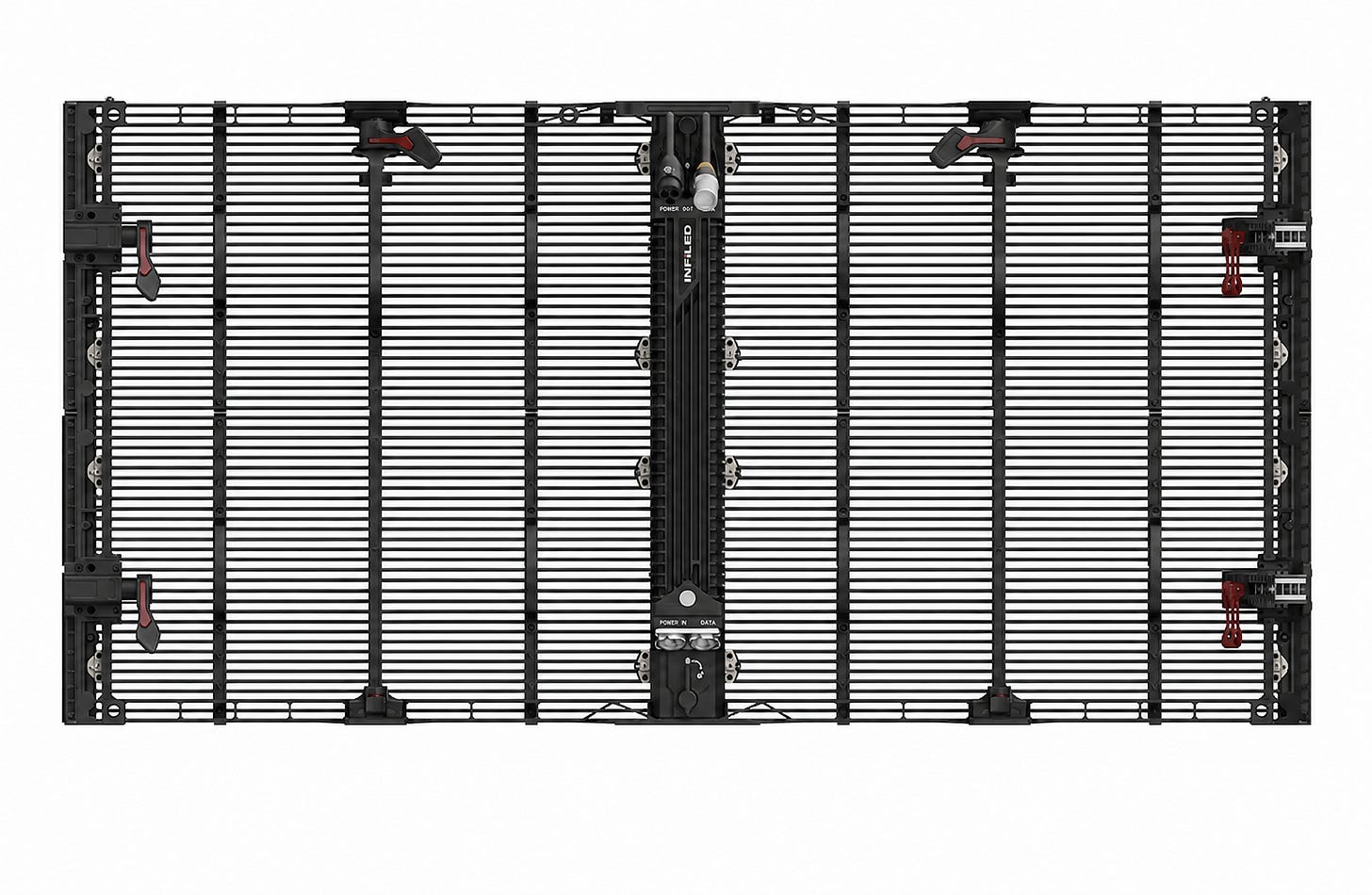

Materiały HoloLight opisują piny pozycjonujące i mechanizm pre-lock, które pomagają w wyrównaniu cabinetów oraz przyspieszają instalację.
Typowy proces planowania wygląda tak:
Określamy geometrię konstrukcji.
Ustalamy, gdzie potrzebne są połączenia proste, kątowe i 90°.
Przygotowujemy konstrukcję nośną.
Zaczynamy od równego pierwszego rzędu albo precyzyjnej linii podwieszenia.
Używamy zamków i pinów pozycjonujących do wyrównania modułów.
Planujemy trasy zasilania i sygnału.
Sprawdzamy orientację i mapowanie.
Testujemy content i zachowanie w kamerze.
Potwierdzamy dostęp serwisowy przed zamknięciem scenografii.
Dlatego transparentnego LED-a nie warto traktować wyłącznie jako dekoracji.
To techniczny system scenograficzny.
Dostęp serwisowy ma znaczenie
Nawet najładniejsza konstrukcja LED musi dać się serwisować.
Ma to szczególne znaczenie, gdy transparentny LED jest używany jako:
zewnętrzna ściana stoiska,
wysoki element scenograficzny,
powierzchnia łukowa,
cube,
zamknięta lub półzamknięta przestrzeń brandowa.
Przed zatwierdzeniem projektu warto zadać kilka pytań:
to nie są tylko techniczne detale.
One wpływają na czas, ekipę, bezpieczeństwo i niezawodność projektu.
Najważniejsze parametry techniczne
Dla projektantów i ekip produkcyjnych najważniejsze są nie tylko rozdzielczość i jasność.
Przy transparentnych kurtynach LED warto patrzeć też na kluczowe parametry :
rozmiar cabinetu 1000 × 500 mm
50% transparentności
waga cabinetu 7,5 kg
jasność 4500 nitów
odświeżanie 7680 Hz
IP65 front/rear
pixel pitch 3,9 mm / 7,8 mm
Te parametry pochodzą z materiału INFiLED HoloLight HL3978 przygotowanego dla systemu transparentnej kurtyny A-RENTAL.
Szczególnie ważne jest odświeżanie 7680 Hz.
Wysokie odświeżanie pomaga ograniczyć widoczne migotanie i sprawia, że konstrukcja wygląda lepiej zarówno na żywo, jak i w kamerze.
NovaStar A8s Pro i COEX
W konfiguracji A-RENTAL moduły wykorzystują karty odbiorcze NovaStar A8s Pro.
To ważne, ponieważ A8s Pro pozwala na wirtualne obracanie obrazu bezpośrednio w karcie odbiorczej. Daje to ekipom technicznym większą elastyczność przy niestandardowych układach, nietypowych orientacjach i formach scenograficznych, które nie są zwykłym prostokątem.
System pracuje również z NovaStar COEX, wspierając nowoczesne workflow LED, zarządzanie sygnałem i profesjonalne środowiska kontroli.
W praktyce oznacza to jedno: System jest elastyczny fizycznie i cyfrowo.
A to ma znaczenie, gdy LED staje się architekturą.
Takie warstwowe podejście zwykle działa lepiej niż oczekiwanie, że jedna technologia zrobi wszystko.
Dobrym uzupełnieniem tego myślenia jest artykuł o tym, jak ekran diodowy na stoisku targowym może stać się częścią architektury, a nie tylko nośnikiem obrazu.
